Guia de fixacions d'acer inoxidable dúplex - 2205 i 2507 Selecció i rendiment

Publicat: Agost 2026|Categoria: Elements de fixació|Temps de lectura: 14 min

Què és l'acer inoxidable dúplex?

Microestructura - Ferrita + Austenita-Estructura en dues fases (aproximadament 50:50)

Els acers inoxidables dúplex tenen una microestructura mixta de proporcions aproximadament iguals de fases de ferrita (cúbic-centrat en el cos) i austenita (cúbic-centrat en la cara). Aquesta estructura de doble fase -confereix als acers inoxidables dúplex una combinació única de propietats: major resistència que els acers inoxidables purs ferrítics o austenítics, excel·lent resistència a la fissuració per corrosió per tensió de clorur (una debilitat dels graus austenítics) i bona soldabilitat. La relació de fases equilibrada s'aconsegueix mitjançant la química controlada -, especialment el crom, el níquel, el molibdè i el nitrogen - i el tractament tèrmic de la solució adequada.

Avantatges respecte a l'acer inoxidable austenític (304/316)

En comparació amb els acers inoxidables austenítics 304 i 316 convencionals, els graus dúplex ofereixen aproximadament el doble de límit elàstic (550 MPa enfront de 210 MPa per al 316), una resistència superior a l'esquerda per corrosió per tensió de clorur i, en el cas del súper dúplex 2507, una resistència a la picada significativament més alta (PREN 2{6}3}1 vs. Aquests avantatges fan que els fixadors dúplex siguin el material escollit per a aplicacions exigents on es requereixen una gran resistència i una resistència a la corrosió excepcional, especialment en entorns marins i de processament químic.

Historial de desenvolupament - De 329 a 2205 i 2507 moderns

Els acers inoxidables dúplex es van desenvolupar per primera vegada a la dècada de 1930, però van guanyar tracció comercial a la dècada de 1970 amb la introducció del 2205 (UNS S31803/S32205) que oferia un equilibri fiable de propietats. La dècada de 1980 va veure el desenvolupament de graus superdúplex com el 2507 (UNS S32750) amb una resistència millorada a les perforacions per a aplicacions de petroli i gas a alta mar. Els graus dúplex moderns tenen un contingut de nitrogen optimitzat per millorar l'equilibri de fase i la soldabilitat, cosa que els fa pràctics per a la fabricació de fixacions mitjançant processos de forja i tractament tèrmic controlats.

Qualitats d'acer inoxidable dúplex i composició química

Propietats mecàniques dels elements de fixació dúplex d'acer inoxidable

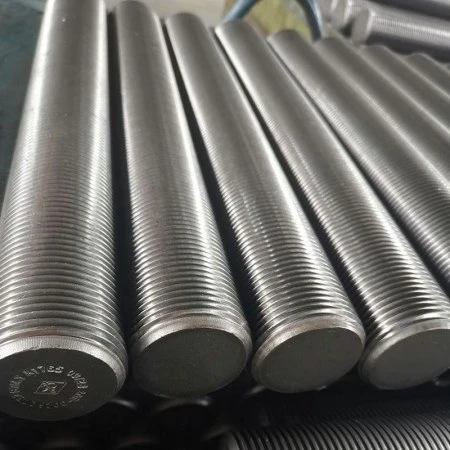

Els fixadors dúplex 2205 ofereixen una resistència a la tracció mínima de 795 MPa (115 ksi) i una resistència a la fluència de 550 MPa (80 ksi), que és comparable a molts graus d'acer d'aliatge alhora que ofereixen una resistència a la corrosió molt superior. Els fixadors súper dúplex 2507 aconsegueixen una tracció mínima de 930 MPa (135 ksi) i un rendiment de 700 MPa (102 ksi), apropant-se a la resistència dels cargols d'acer d'aliatge ASTM A193 B7 (860 tracció MPa). En comparació amb els elements de fixació d'acer inoxidable 316 (normalment 515 MPa de tracció), els fixadors dúplex ofereixen 2-3 vegades la resistència, permetent fixacions de diàmetre més petit per a la mateixa càrrega de subjecció i reduint el pes i el cost global del muntatge en moltes aplicacions.

Resistència a la corrosió de l'acer inoxidable dúplex

La resistència a la picadura es quantifica pel PREN (número equivalent de resistència a la picadura) calculat com a %Cr + 3.3×%Mo + 16×%N{. 316 l'acer inoxidable té un PREN d'aproximadament 25, 2205 aconsegueix 35 i el superduplex 2507 arriba a 42 o superior. Això es tradueix directament en el rendiment en entorns de clorur: els elements de fixació 2205 poden suportar temperatures de l'aigua de mar fins a aproximadament 40 graus sense picar, mentre que el 2507 l'estén a 60-70 graus . Els acers inoxidables dúplex també presenten una excel·lent resistència al trencament per corrosió per tensió (SCC): la fase de ferrita interromp els camins de propagació de les esquerdes que, d'altra manera, es propagarien ràpidament a través de l'austenita contínua en l'estàndard 304/316 sota esforç de tracció en entorns de clorur per sobre de 60 graus.

Aplicacions típiques dels elements de fixació d'acer inoxidable dúplex

Les plataformes de petroli i gas en alta mar són el sector d'aplicació més gran per a fixacions dúplex, on s'utilitzen per cargolar canonades d'aigua de mar, sistemes d'aigua contra incendis, equips submarins i connexions estructurals exposades a atmosferes marines. Les plantes químiques especifiquen elements de fixació dúplex en corrents de procés que contenen clorur-, servei càustic i connexions d'intercanviador de calor. Els sistemes de desulfuració de gasos de combustió (FGD) a les centrals elèctriques utilitzen elements de fixació dúplex a la zona de condensat àcid on es requereix una gran resistència i una resistència àcida. Les plantes dessalinitzadores d'osmosi inversa d'aigua de mar (SWRO) utilitzen elements de fixació dúplex i superdúplex en connexions de bombes d'alta pressió-i cargols de vas de membrana. Altres aplicacions inclouen seccions de blanqueig de pasta i paper, construcció naval, equipament portuari i sistemes d'energia geotèrmica.

Reptes de fabricació de fixacions d'acer inoxidable dúplex

Els acers inoxidables dúplex són més difícils de fabricar en elements de fixació que els graus austenítics. La forja requereix una força més gran a causa de la menor capacitat de treball en calent de la fase de ferrita a les temperatures típiques de forja. El tractament tèrmic requereix un recuit de la solució a 1040-1100 graus seguit d'una ràpida extinció d'aigua per evitar la precipitació en fase sigma (un intermetàl·lic fràgil), que reduiria severament la duresa i la resistència a la corrosió. El rodatge de fil requereix càrregues més altes i eines especialitzades a causa de l'alta taxa d'enduriment del material. Les operacions d'encapçalament en fred en elements de fixació més petits han de tenir en compte la formabilitat en fred limitada del material en comparació amb el 304/316. Només els fabricants de fixadors dúplex amb experiència amb capacitats de processament controlades poden produir de manera consistent fixadors dúplex de qualitat que compleixin els requisits de l'ASTM.

Comparació de selecció Duplex 2205 vs Super Duplex 2507

L'elecció entre 2205 i 2507 depèn de la gravetat de l'entorn corrosiu i el nivell de resistència requerit. 2205 cobreix la majoria d'aplicacions industrials, incloses les superfícies superiors en alta mar, plantes químiques i la dessalació a un cost moderat superior a 316. 2507 s'especifica per a les condicions més exigents - equips submarins, en què els equips submarins, la temperatura i la temperatura màxima de resistència a la {{5} són la resistència a la pirata i la temperatura requerit. El cost de 2507 elements de fixació és aproximadament 2-3 vegades superior al de 2205, de manera que la selecció s'ha de basar en una avaluació clara de les condicions de funcionament en comparació amb la prima de cost.

Normes i certificacions per a fixacions dúplex

Els elements de fixació dúplex d'acer inoxidable han de complir amb ASTM A276 o A479 per a les barres, amb les extensions ASTM A193 aplicables per als estàndards de cargols. Per al servei offshore i àcid, és obligatori el compliment de la NACE MR0175/ISO 15156, que requereix una duresa controlada (normalment inferior o igual a 35 HRC per a 2205) i un tractament tèrmic adequat. NORSOK M-001 especifica requisits addicionals per a la selecció de materials en aplicacions offshore noruegues. Els requisits de certificació inclouen la identificació positiva del material (PMI) amb verificació de la composició química, proves de contingut de ferrita (normalment 35-65% de ferrita) i proves de corrosió intergranular segons ASTM A262 Practice E.

Fixadors d'acer inoxidable dúplex del fabricantPipe

ManufacturerPipe subministra elements de fixació dúplex d'acer inoxidable en els graus 2205 (UNS S31803/S32205) i 2507 (UNS S32750/S32760), inclosos cargols hexagonals, cargols, femelles, volanderes i configuracions personalitzades no estàndard {{6}. Tots els elements de fixació es subministren amb certificats de prova de materials, informes PMI i càlculs PREN. La producció compleix amb les normes ASTM, ASME, NACE i NORSOK segons sigui necessari. Els nostres processos de fabricació es controlen específicament per a material dúplex -, des del tractament tèrmic amb solució amb trepidació ràpida fins a eines especialitzades de laminació de fils -, que garanteixen una qualitat i un rendiment constants.
